逻辑电路模拟器(Logic Circuit Simulator Pro)软件最新版本下载

逻辑电路模拟器是一款专业的电路设计和模拟软件。它提供了一个直观而强大的界面，使用户能够设计和模拟各种逻辑电路，如布尔代数、数字电路、模拟电路等。软件具有丰富的功能和工具，包括多种逻辑门、开关、时钟、计数器等电路元件，以及信号发生器、示波器、逻辑分析仪等辅助工具。用户可以通过拖拽和连接这些元件，在电路板上设计出自己想要的电路。

逻辑电路模拟器软件怎么搭建电路？

搭建简单电路（以「与非门振荡器」为例）

步骤1：从元件库拖拽2个与非门（NAND Gate）到工作区。

步骤2：用导线连接元件引脚，形成反馈回路。

步骤3：添加电阻和电容组成RC充放电电路，调节振荡频率。

步骤4：点击「仿真」按钮观察LED闪烁效果，使用示波器测量波形。

调试复杂电路（以「4位二进制计数器」为例）

步骤1：搭建4个T触发器级联电路。

步骤2：添加时钟信号源（方波发生器）。

步骤3：使用逻辑分析仪监测各触发器输出状态。

步骤4：通过「单步执行」模式排查竞争冒险问题。

逻辑电路模拟器软件简介：

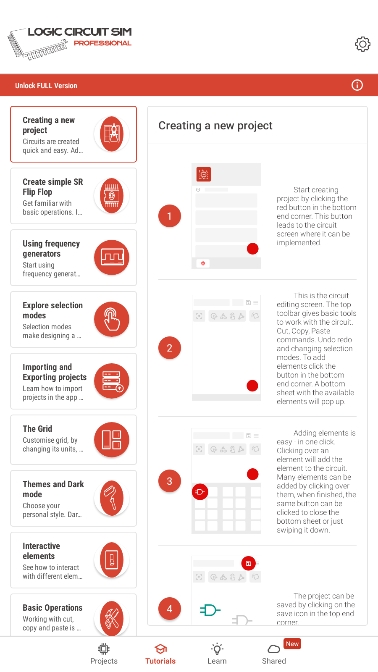

逻辑电路模拟器是一款高效便捷，功能强大的一站式手机数字电路模拟仿真软件。支持在线绘制电路图模拟仿真，支持拖拉操作和链接线路操。可以在软件之中创建一个新项目、创建简单的SR触发器、选择使用频率发生器、探索选择模式、导入和导出项目，还可以查看最近的项目等等。支持中文，支持时序图、嵌入电路等，也有各种教程和使用技巧。

逻辑电路模拟器软件入门指南：

入门指南：

包含「与门/或门/非门基础电路」搭建教程，建议新手从「LED控制电路」开始练习（示例：通过开关控制LED亮灭）。

提供「元件拖拽-连接-测试」三步法教学动画。

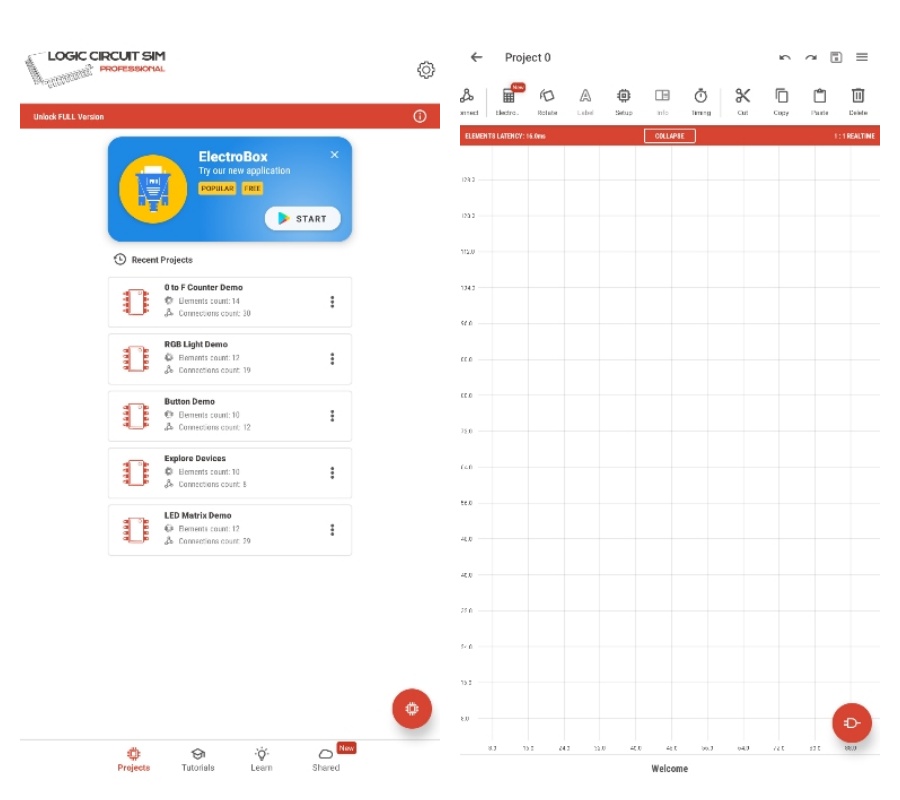

最近项目：

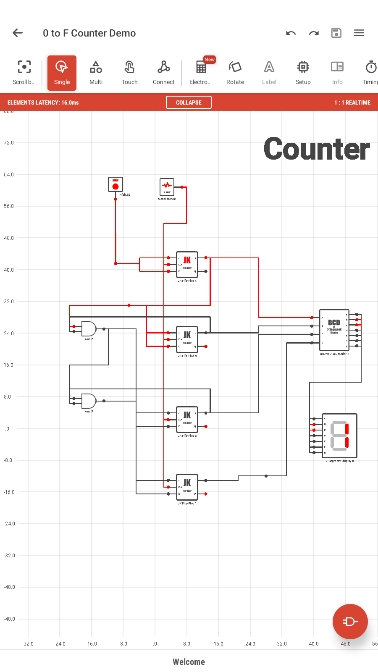

动态演示图展示复杂电路（如「4位加法器」「交通灯控制器」）的信号流动路径，支持点击查看电路原理图。

知识库（Know）

理论模块：

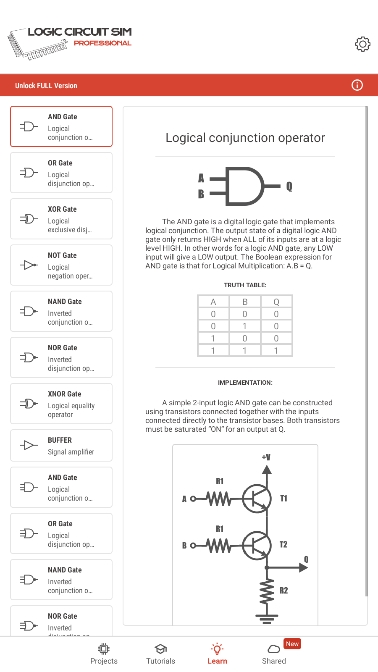

数字电路基础（如组合逻辑/时序逻辑区别）

常用芯片规格（如74LS系列引脚定义）

案例库：

提供「555定时器应用」「抢答器电路」等20+经典案例解析。

逻辑电路模拟器常见问题及解决方法：

电路不工作

检查项：

电源连接是否正确（部分模拟器需单独添加电源模块）

引脚连接是否虚接（导线交叉处需用「节点」元件连接）

元件参数是否匹配（如电阻值、电容值）

仿真速度慢

优化方法：

减少不必要的元件（如合并重复逻辑）

降低仿真精度（在设置中调整时间步长）

使用「子电路」功能模块化复杂电路

元件缺失

解决方案：

检查是否安装完整版（部分模拟器有基础版/专业版之分）

在社区搜索用户自制元件库（如「74系列芯片扩展包」）
